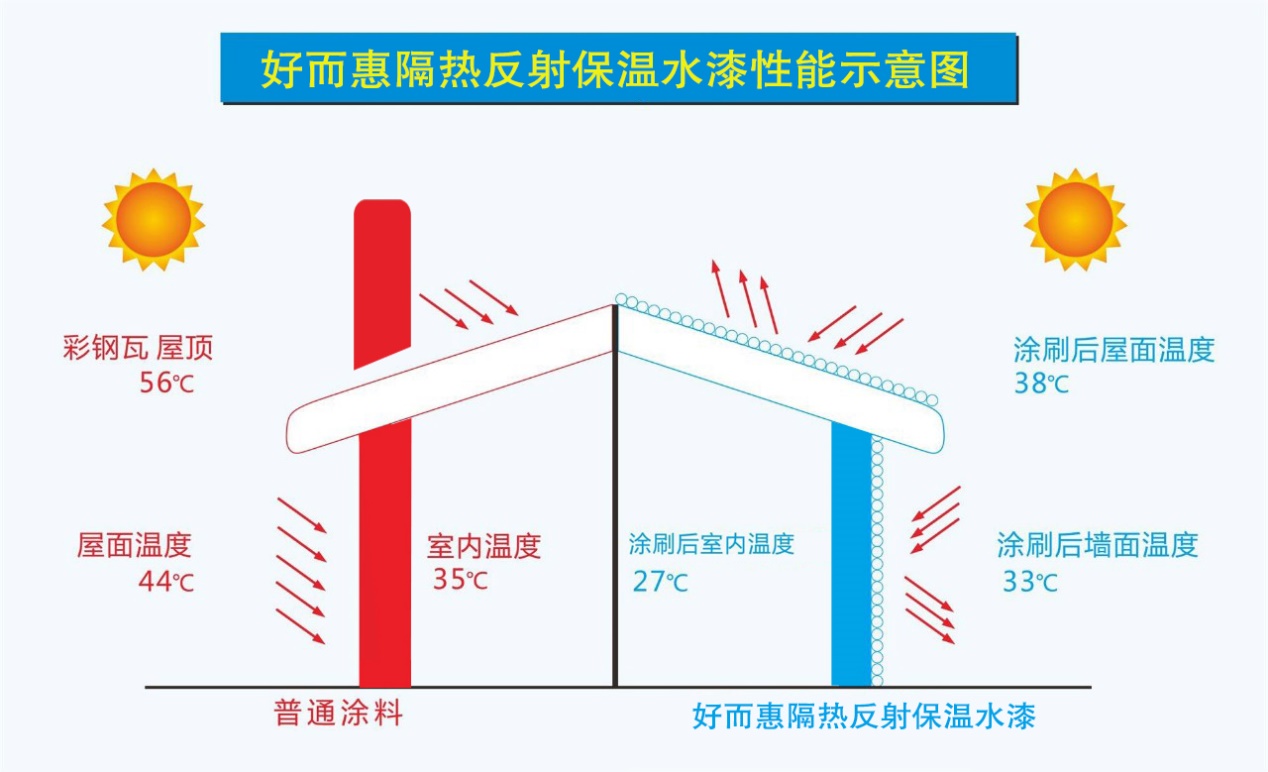

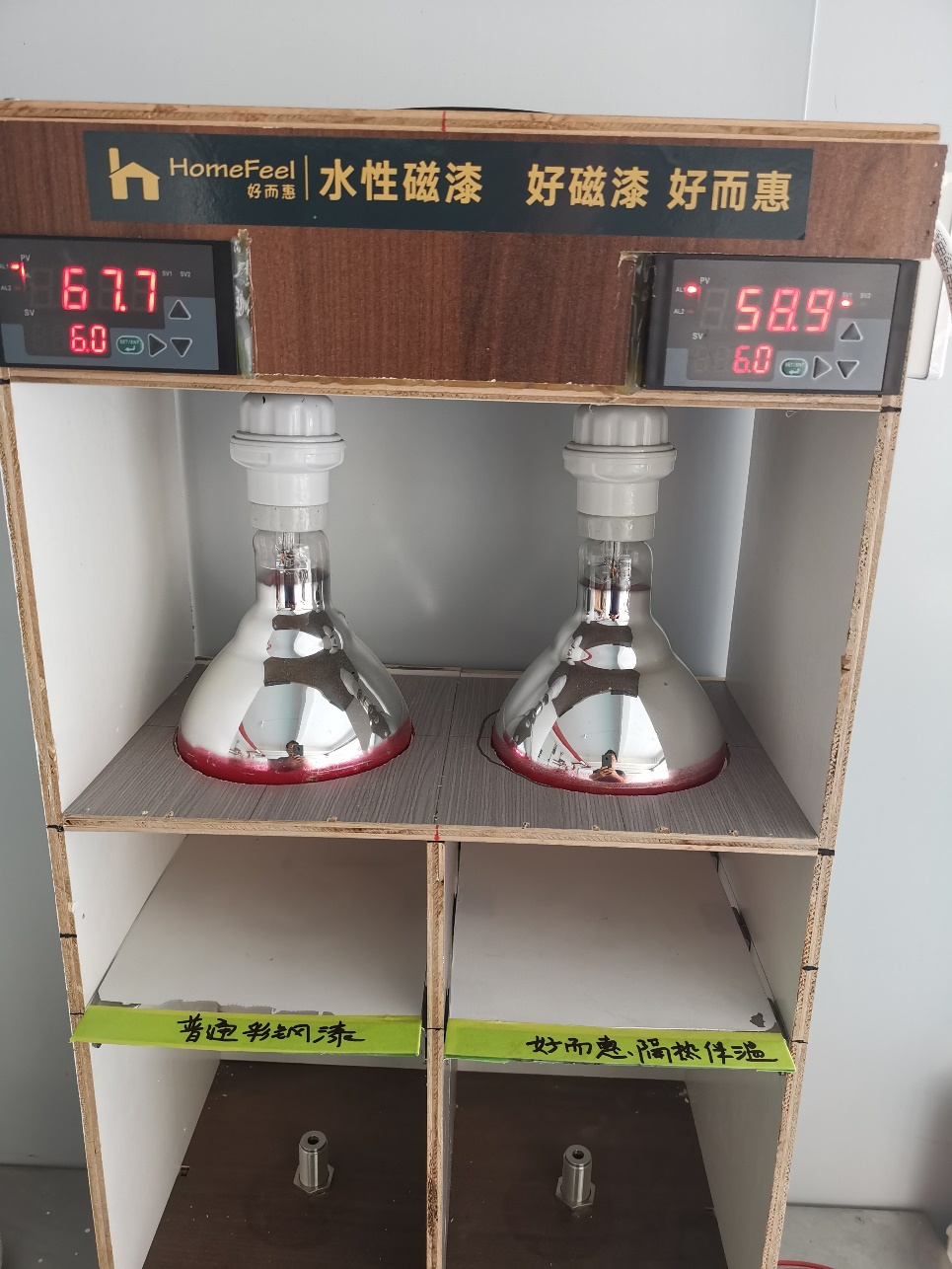

產(chǎn)品性能
? 中空隔熱:空心微珠阻隔熱量,熱傳導(dǎo)系數(shù)低
? 超高反射比:對太陽光及近紅外光有超高熱反射比,具有節(jié)能降溫的作用
? 持久保溫:夏具降溫,冬阻散熱。
用途
①鐵皮屋、金屬彩鋼瓦、鋼板墻等金屬材質(zhì)基材的隔熱保溫涂裝;
②水泥屋面、水泥混凝土墻體等隔熱保溫裝修。
③樹脂彩瓦、琉璃磁瓦、屋面及外墻磚等保溫隔熱涂裝;
④工廠、倉庫、儲(chǔ)藏房等對建筑節(jié)能及外裝有要求的場所;
施工方法及注意事項(xiàng)
? 施工注意事項(xiàng)
1. 施工前,應(yīng)做好基材檢查工作,應(yīng)掃凈、洗凈基材的油污、灰塵。屋面不能有油漬,外墻需打磨,并確?;暮省?0%。
2. 漆膜需經(jīng)1周后,才達(dá)到最佳硬度。未完全干透前,忌重壓或潑水(油)清洗。
3. 不能隨意向漆中加入其他化學(xué)物質(zhì),否則容易引起漆的變質(zhì)。
4. 屋面或外墻施工時(shí),應(yīng)關(guān)注天氣預(yù)報(bào),施工后至少24小時(shí)內(nèi)不能淋雨。
5. 溫度≤5℃或濕度≥85%以上,不符合施工條件,建議暫停施工。
6. 每遍間隔時(shí)間建議24小時(shí)以上。

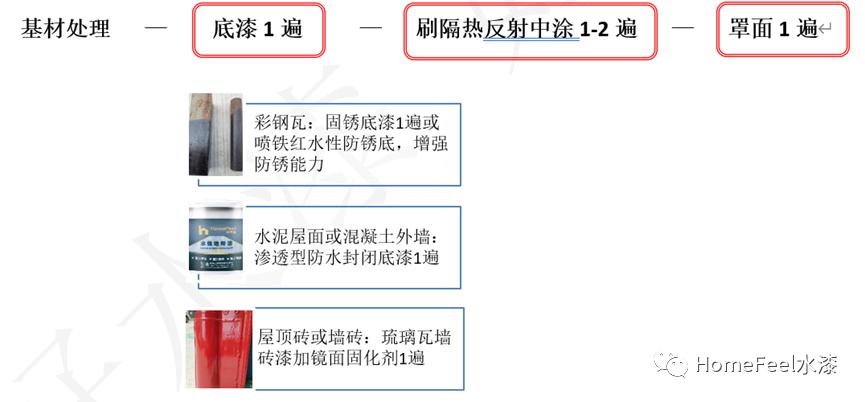

? 施工流程
①基材處理
用80-240目砂紙對基材進(jìn)行打磨,去除基材表面的油污、灰塵和老化舊漆,把光滑部分輕微磨粗。
②底漆
1. a) 金屬彩鋼瓦或鐵制品基材
i. 彩鋼瓦或鐵制品基材:用HF1000-2水性固銹底漆薄噴1遍(按10-12m2/KG/遍);固化基材表面的鐵銹,節(jié)省基材打磨除銹的人工費(fèi)用。(銹層≥0.5mm,需采取人工打磨除銹)
ii. 鋼板金屬基材:用HF2102鐵紅水性鋼構(gòu)防銹漆薄噴1遍(按8-10m2/KG/遍),增強(qiáng)金屬基材的防銹能力。
1. b) 混凝土屋面及外墻
用HF2200D滲透型防水封閉底薄噴(刷)1遍(按8-10m2/KG/遍),加強(qiáng)基材封閉性及防水滲透作用。
1. c) 樹脂彩瓦、琉璃磁瓦、磁磚、墻磚、石材等光滑表面
用HF2205AM琉璃瓦墻磚水漆(加鏡面固化劑)薄噴(刷)1遍 (按8-10m2/KG/遍),增加基材附著力,達(dá)到界面粘上附下的作用。
③隔熱反射保溫中涂
i. 空心微珠容易懸浮在漆面上,施工前,需充分?jǐn)嚢?-5分鐘,直至混合均勻。
ii. 根據(jù)戶外溫度濕度風(fēng)速情況,適量加水,建議≤10%,過量加水容易造成遮蓋差,附著差,成膜脆,流掛慢干等弊病。
iii. 建議噴涂施工,有利于空心微珠均勻分布,增加隔熱效果。
iv. 噴涂2遍以上(按6-8m2/KG/遍),干膜涂層要求>0.2mm隔熱效果會(huì)更好,層間施工間隔24小時(shí)以上。
④罩面
為增加中涂層的耐候性及耐磨性,需加噴(刷)HF2206A隔熱層硅丙罩面清漆1遍,按10-12m2/KG/遍.
警告
? 請放置于兒童孩子不易接觸的地方,避免誤飲誤食。
? 皮膚接觸:立即用肥皂和大量清水沖洗,如果癥狀持續(xù),請就醫(yī)。
? 眼睛接觸:如不慎與眼睛接觸時(shí),立即用大量流動(dòng)清水沖洗至少15秒,或用眼藥水并尋求醫(yī)治。
? 食入:立即催吐并就醫(yī)。
環(huán)境信息
? 本品為水基、非毒性、非危險(xiǎn)性物品。
? 請依照國家和地方法規(guī)處理殘留廢棄物及產(chǎn)品包裝材料等。
儲(chǔ)存條件
產(chǎn)品應(yīng)貯存在密閉容器內(nèi),避免高溫、陽光直照及冷凍,建議正常貯存溫度5-35℃,儲(chǔ)存期18個(gè)月。
包裝信息
滲透型防水封閉底:10KG
琉璃瓦墻磚水漆:10KG,(配合200g水性鏡面固化劑)
隔熱中涂層:18KG
硅丙罩面清漆:12KG
免責(zé)聲明
這些建議和數(shù)據(jù)是以我們認(rèn)為可靠的信息為基礎(chǔ)。我們真誠地提供這些信息,但是不提供任何保證,因?yàn)槲覀儾荒芸刂剖褂卯a(chǎn)品的條件和方法。我們建議用戶在批量采購我們的產(chǎn)品前,請確認(rèn)
其使用的適用性。
