保溫隔熱漆

保溫隔熱漆

產(chǎn)品簡介

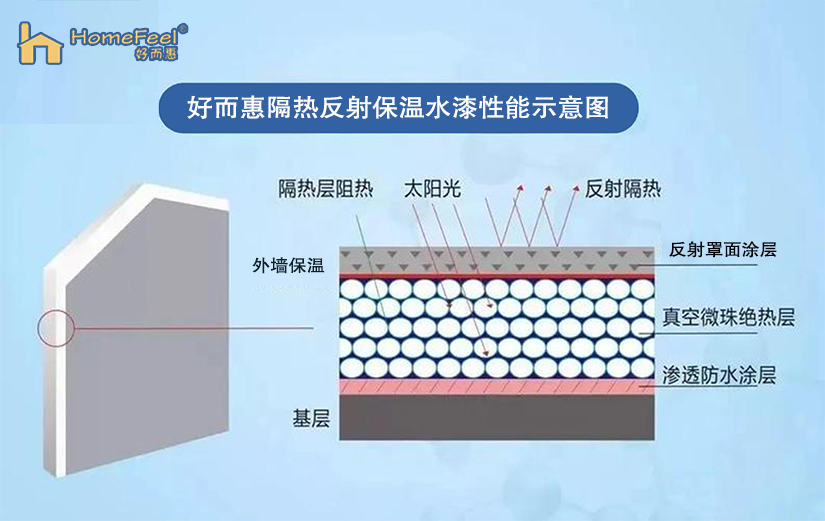

HomeFeel( 好而惠)保溫隔熱水漆,以空心微珠為主要隔熱介質(zhì),結(jié)合二氧化鈦等高反射率材料,采用特殊工藝精制而成。涂層形成疊夾的三維網(wǎng)絡(luò)空心結(jié)構(gòu)靜態(tài)真空組,以達到隔熱反射保溫作用。

具有導熱系數(shù)低、近紅外反射比高、持久保溫等特點。

----------

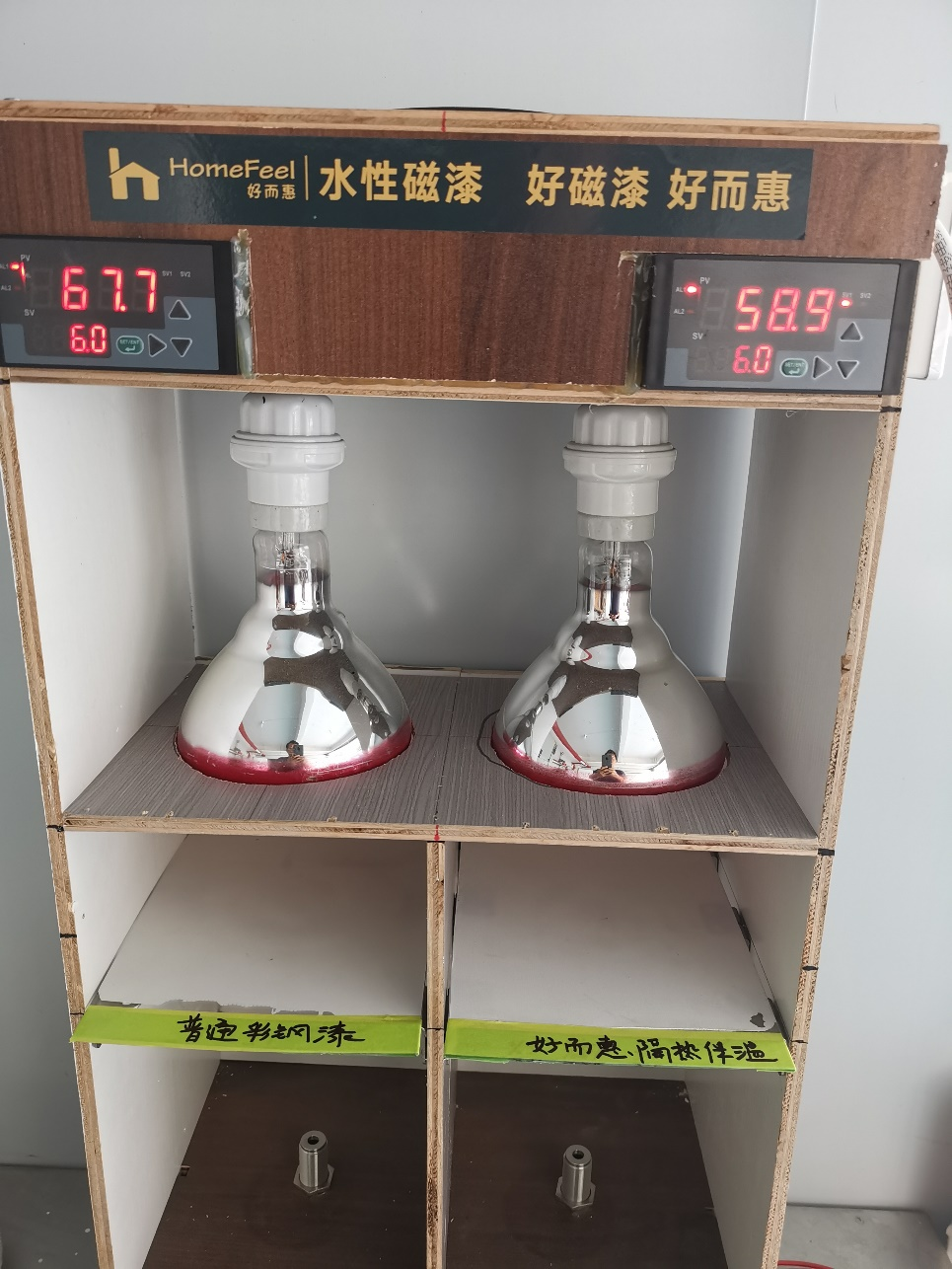

產(chǎn)品性能

·   中空隔熱:空心微珠阻隔熱量,熱傳導系數(shù)低

·   超高反射比:對太陽光及近紅外光有超高熱反射比,具有節(jié)能降溫的作用

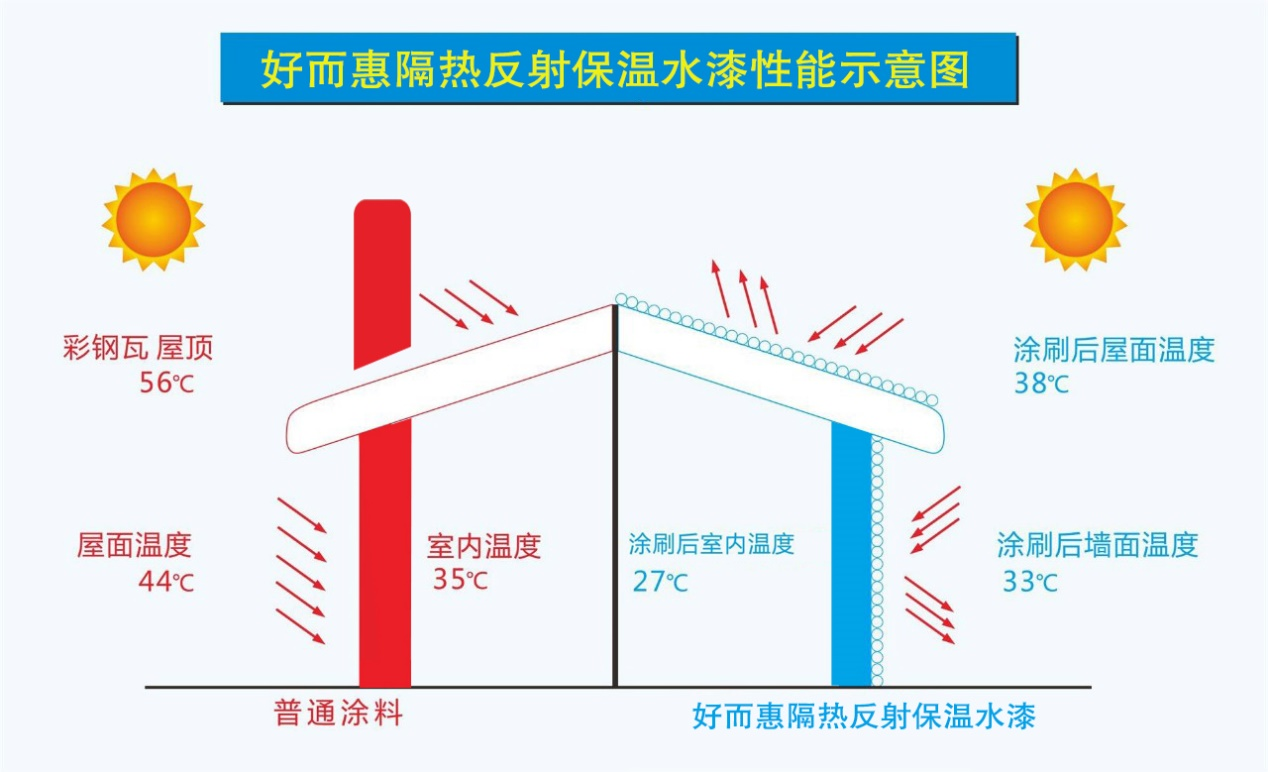

·   持久保溫:夏具降溫,冬阻散熱。



用途

鐵皮屋、金屬彩鋼瓦、鋼板墻等金屬材質(zhì)基材的隔熱保溫涂裝;

水泥屋面、水泥混凝土墻體等隔熱保溫裝修。

③樹脂彩瓦、琉璃磁瓦、屋面及外墻磚等保溫隔熱涂裝;

④工廠、倉庫、儲藏房等對建筑節(jié)能及外裝有要求的場所;

施工方法及注意事項

·     施工注意事項

1.    施工前,應做好基材檢查工作,應掃凈、洗凈基材的油污、灰塵。屋面不能有油漬,外墻需打磨,并確保基材含水率10%。

2.    漆膜需經(jīng)1周后,才達到最佳硬度。未完全干透前,忌重壓或潑水(油)清洗。

3.    不能隨意向漆中加入其他化學物質(zhì),否則容易引起漆的變質(zhì)。

4.    屋面或外墻施工時,應關(guān)注天氣預報,施工后至少24小時內(nèi)不能淋雨。

5.    溫度≤5℃或濕度≥85%以上,不符合施工條件,建議暫停施工。

6.    每遍間隔時間建議24小時以上。

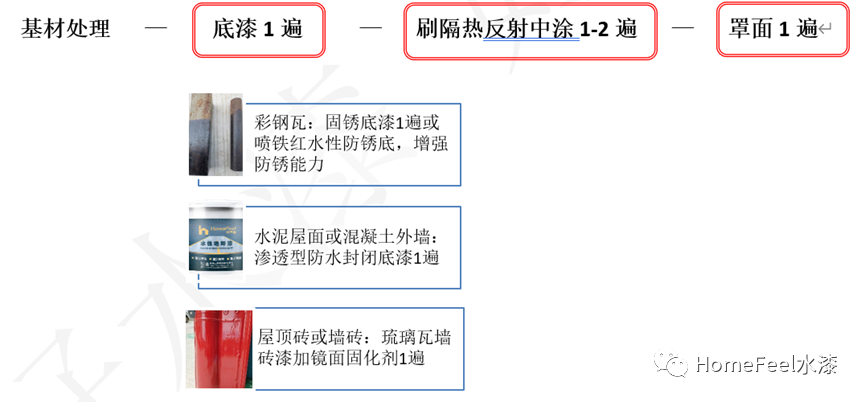

·     施工流程

①基材處理

80-240目砂紙對基材進行打磨,去除基材表面的油污、灰塵和老化舊漆,把光滑部分輕微磨粗。

②底漆

1.    a)      金屬彩鋼瓦或鐵制品基材

i.      彩鋼瓦或鐵制品基材:用HF1000-2水性固銹底漆薄噴1遍(按10-12m2/KG/遍);固化基材表面的鐵銹,節(jié)省基材打磨除銹的人工費用。(銹層≥0.5mm,需采取人工打磨除銹)

ii.              鋼板金屬基材HF2102鐵紅水性鋼構(gòu)防銹漆薄噴1遍(按8-10m2/KG/遍),增強金屬基材的防銹能力。

1.    b)      混凝土屋面及外墻

HF2200D滲透型防水封閉底薄噴(刷)1遍(按8-10m2/KG/遍),加強基材封閉性及防水滲透作用。

1.    c)       樹脂彩瓦、琉璃磁瓦、磁磚、墻磚、石材等光滑表面

HF2205AM琉璃瓦墻磚水漆(加鏡面固化劑)薄噴(刷)1 (按8-10m2/KG/遍),增加基材附著力,達到界面粘上附下的作用。

③隔熱反射保溫中涂

i.              空心微珠容易懸浮在漆面上,施工前,需充分攪拌3-5分鐘,直至混合均勻。

ii.              根據(jù)戶外溫度濕度風速情況,適量加水,建議10%,過量加水容易造成遮蓋差,附著差,成膜脆,流掛慢干等弊病。

iii.              建議噴涂施工,有利于空心微珠均勻分布,增加隔熱效果。

iv.              噴涂2遍以上(按6-8m2/KG/遍),干膜涂層要求>0.2mm隔熱效果會更好,層間施工間隔24小時以上。

④罩面

為增加中涂層的耐候性及耐磨性,需加噴(刷)HF2206A隔熱層硅丙罩面清漆1遍,按10-12m2/KG/.

警告

·   請放置于兒童孩子不易接觸的地方,避免誤飲誤食。

·  皮膚接觸:立即用肥皂和大量清水沖洗,如果癥狀持續(xù),請就醫(yī)。

·  眼睛接觸:如不慎與眼睛接觸時,立即用大量流動清水沖洗至少15秒,或用眼藥水并尋求醫(yī)治。

·  食入:立即催吐并就醫(yī)。

環(huán)境信息

·  本品為水基、非毒性、非危險性物品。

·  請依照國家和地方法規(guī)處理殘留廢棄物及產(chǎn)品包裝材料等。

儲存條件

產(chǎn)品應貯存在密閉容器內(nèi),避免高溫、陽光直照及冷凍,建議正常貯存溫度5-35℃,儲存期18個月。

包裝信息

滲透型防水封閉底:10KG

琉璃瓦墻磚水漆:10KG,(配合200g水性鏡面固化劑)

隔熱中涂層:18KG

硅丙罩面清漆:12KG

免責聲明

這些建議和數(shù)據(jù)是以我們認為可靠的信息為基礎(chǔ)。我們真誠地提供這些信息,但是不提供任何保證,因為我們不能控制使用產(chǎn)品的條件和方法。我們建議用戶在批量采購我們的產(chǎn)品前,請確認其使用的適用性。
